频率范围 Frequency Range (MHz)

698-960/1710-2690/3300-3700

                                H面

天线增益Gain (dBi)

≥1.5/≥3.5/≥3.5

水平面波束宽度HPBWH（Deg.）

360

垂直面波束宽度HPBWV（Deg.）

85/50/40

三阶互调（dBm）

≤-107(2*33dBm)

极化方式 Polarization

垂直

不圆度 Non-circularity(dB)

≤2.0（90°辐射角）/≤2.0（60°辐射角）/≤3.2（60°辐射角）

                                E面

电压驻波比 VSWR

≤1.5

输入阻抗 Impedance（Ω）

50

接口形式 Connection Type

N-K（N-female）

耐功率 Max Input Power (W)

50

机械特性 MECHANICAL SPECIFICATIONS

外形尺寸Dimensions (mm)

Ф185×83.5

颜色 Color

白色

外罩材料 Radome Material

PS

重量Weight (Kg)

0.3

工作温度Temperature Range (℃)

-40～+70

工作风速 Rated Wind Speed (km/h)

126

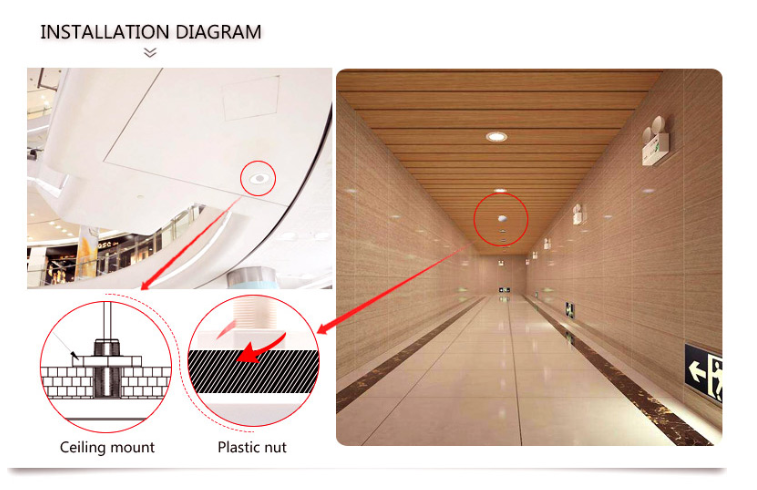

安装方式 Mounting Type

 吸顶安装
